Beaucoup de gens pensent que tous les fils ont la même composition, mais rien n’est moins vrai. En effet, chacun d’entre eux peut avoir une fonction différente. Sauriez-vous les identifier ? Nous vous présentons ci-dessous les couleurs des fils d’une prise de courant et comment elles indiquent la fonction que le fil doit remplir.
Quelles sont les couleurs des fils électriques ?
Bien que vous ne les voyiez pas, les fils électriques font partie de votre vie, car ils sont nécessaires pour que vous puissiez, par exemple, allumer la lumière dans votre maison. Ils sont tous constitués d’un conducteur, d’un isolant, d’une couche de remplissage et d’une gaine.

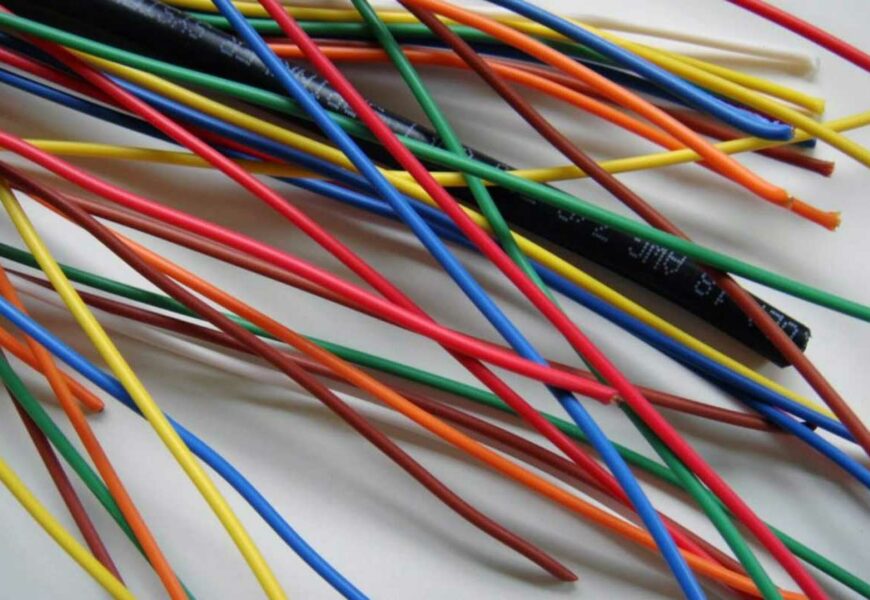

Jusqu’à présent, ils se ressemblent tous et ont tous la même fonction. Mais ce n’est pas le cas, car il y a un élément qui les différencie au premier coup d’œil : la couleur. L’isolation des câbles est fabriquée en différentes couleurs pour indiquer la tâche qu’elle accomplit. Voici celles que vous pouvez trouver :
- Fil bleu. Correspond au fil neutre. Bien qu’il y a une cinquantaine d’années, le rouge était utilisé pour ce câble, aujourd’hui ils sont tous bleus.
- Fil vert et jaune. Ces couleurs indiquent la connexion à la terre.
- Fil brun, noir ou gris. Il s’agit du fil de phase. Dans les circuits triphasés, chaque phase est identifiée par l’une de ces couleurs. En revanche, si le circuit est monophasé, il sera noir ou marron.
Que signifient les couleurs des fils d’une prise ?
Après avoir vu les différentes couleurs que peuvent avoir les fils d’une prise, nous allons maintenant expliquer la fonction que remplit chacun d’entre eux. Cette fonction est essentielle pour réaliser une installation correcte d’une prise de courant afin que tout fonctionne parfaitement. Leurs fonctions sont les suivantes :
- Câble de mise à la terre (vert et jaune). Il s’agit d’un câble de protection qui va du tableau électrique de la maison à la prise de terre du bâtiment. Il ne transporte pas de courant électrique et sert à vous protéger contre d’éventuelles électrocutions.
- Câble de phase (brun, noir ou gris). C’est avec ce câble qu’il faut être le plus prudent, car c’est lui qui transporte le courant électrique. Dans la mesure du possible, il ne doit être manipulé que par des professionnels. Dans tous les cas, il est essentiel de couper le courant avant de le manipuler pour éviter tout dommage.
- Le fil neutre (bleu). Il permet au courant électrique de repartir. L’électricité a besoin de deux conducteurs pour être transmise car, pour être générés, les électrons doivent aller d’un point à l’autre.
Comment identifier les fils de phase ou de neutre dans une prise de courant ?
Il existe des idées fausses sur les fils positif et négatif d’une prise, car ces termes sont généralement appliqués aux batteries et non aux prises.
Si vous n’avez aucune connaissance en la matière et que vous souhaitez réparer une prise, nous vous recommandons de faire appel à un électricien professionnel afin d’éviter de prendre des risques, tels que ceux proposés par HomeServe.
Quoi qu’il en soit, l’une des façons d’identifier ces types de câbles est leur couleur : chacune d’entre elles correspond aux types de câbles suivants :
- Le câble neutre, de couleur bleue.
- Le câble de phase, dont les couleurs peuvent être brunes, noires ou grises.
Il convient de préciser que ces couleurs correspondent aux câbles que l’on trouve en France. Dans d’autres pays, elles peuvent changer et, par conséquent, leur fonction aussi.
Comment connecter les fils d’une prise ?
Pour connecter correctement les fils, vous devez connaître toutes les parties d’une prise et suivre les étapes suivantes :
- Une fois le courant coupé, retirez le cadre de l’ancienne prise. Vous pouvez utiliser la pointe d’un tournevis pour l’extraire.
- Dévissez la fiche. Commencez par dévisser le couvercle, qui se compose d’une vis centrale puis du mécanisme dans lequel elle s’insère.
- Débranchez les câbles. Serrez les leviers situés à l’arrière du mécanisme. Répétez l’opération avec les trois types de câbles.
- Branchez les fils sur la nouvelle prise. Le fil neutre doit être inséré dans le trou marqué N, le fil de phase dans la lettre L et enfin le fil de terre dans le trou inférieur, qui présente un symbole ressemblant à une antenne.
- Insérez le mécanisme et vissez-le. Placez-le dans le trou du mur et assurez-vous que les fils sont à l’intérieur. Vissez-le ensuite.
Les couleurs des fils d’une prise sont essentielles pour savoir quelle est la fonction de chacun et où ils doivent être placés.
